Allolevad graafikud ja näitajad iseloomustavad elektrokliimat - loodusliku elektromagnetvälja erinevaid parameetreid.   Olukord täna Päikese rõntgenkiirgus Maa magnetväli [NORMAL] röntgenkiirgus on vaikne (< 1.00e-6 W/m^2) [QUIET] magnetväli on täna vaikne (Kp < 4) [ACTIVE] röntgenkiirgus on aktiivne (>= 1.00e-6 W/m^2) [UNSETTLED] magnetväli on täna rahutu (Kp=4) [M CLASS FLARE] M-klassi päikeseloide on toimunud/toimumuas, röntgenkiirgus tugev (>= 1.00e-5 W/m^2) [STORM] magnettorm viimase 24h jooksul (Kp>4) [X CLASS FLARE X-klassi päikeseloide on toimunud/toimumas, röntgenkiirgus ülitugev (>= 1.00e-4 W/m^2) * Magnettormi puhul vaata ka allolevat graafikut, kus on näha tormi kõrghetk. [MEGA FLARE] seninägematu röntgenkiirguse juhtum (>= 1.00e-3 W/m^2); arvatavasti kord 150a jooksul.       Päike röntgenkiirguses Päike nähtavas valguses

KÜSIMUSTIKUD   (hetkel saadaolevad küsimustikud puuduvad)

Maa magnetvälja kõikumine (KP-indeks), 3-päeva trend
Iseloomustab Maa magnetvälja kõikumise intensiivsust. KP5 kvalifitseerub juba magnettormiks. Rahulikku magnetvälja iseloomustab KP0-1. Üks tulp väljendab 3 tunni keskmist.

Maa magnetväli täna (Nurmijärvi)
Rahulik magnetväli: magnetvälja tüüpiline ööpäevane kõikumine on 40nT, olles kõige madalamal kl 12 paiku. See iseloomustab vaikselt muutuvat magnetvälja, mis tuleneb maakera pöörlemisest ja päikesetuule survest Maa magnetosfäärile.
Rahutu magnetväli: Kui Päike purskab, siis päikesetuule kantud ja päikeseloidete poolt teele saadetud laetud osakesed tekitavad magnetväljas üksikuid impulsse ning mikrovibratsioone, mida seostatakse enesetunde muutustega. Seega saab magnetogrammist välja lugeda, kas teatud kellaajal oli magnetväli häiritud (piikidega).

Vertikaaltelg - Maa magnetvälja tugevus nanoteslades (nT); horisontaaltelg - kellaaeg UT, st sellele tuleb liita +2 tundi et saada Eesti aeg.
Esitatud kolm telge (X, Y, Z), sest magnetvälja mõõdetakse kolme suuna pealt. Vaatluspunkt Nurmijärvi magnetobservatoorium, Tallinnast 114km N.

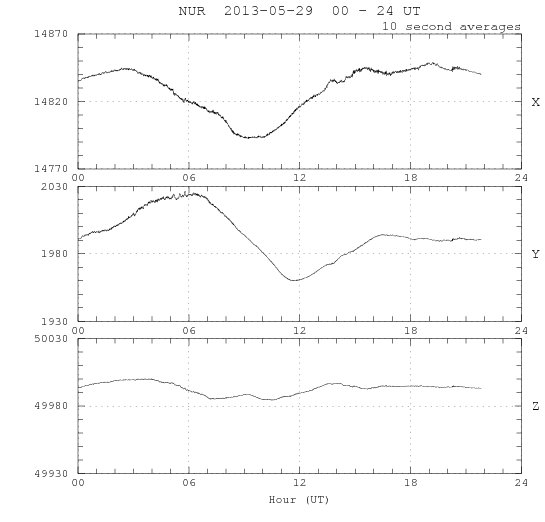

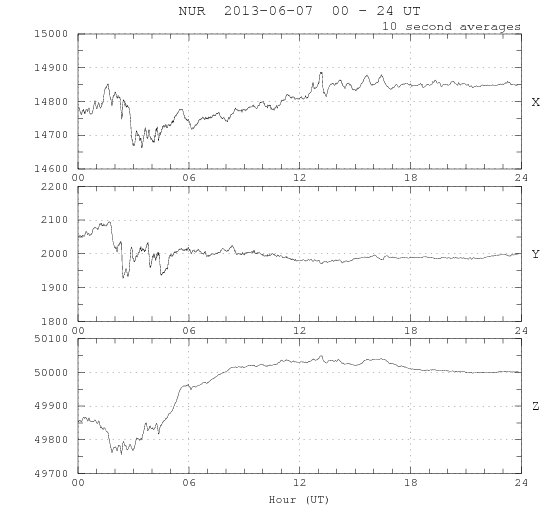

Võrdluseks: rahuliku magnetväljaga päev - ööpäevane muutus u 40nT leiab aset ühtlaselt, mis tuleneb Maa pöörlemisest;	Võrdluseks: Rahutu magnetväljaga päev (magnettorm) - kõikumiste vahe on sadu nanoTeslasid, samuti esinevad järsud kõikumised.

Pulsatsioonid Maa magnetväljas, täna viimased 11t

Sarnaselt eelmisele graafikule, saab ka allolevalt graafikult magnetvälja impulsid välja lugeda - need väljenduvad heledamate piikidena. Maa magnetvälja madalsageduslik (0-5Hz) spektrogramm. Vaatluspunkt Kiruna magnetobservatoorium, Tallinnast 960km NNW.

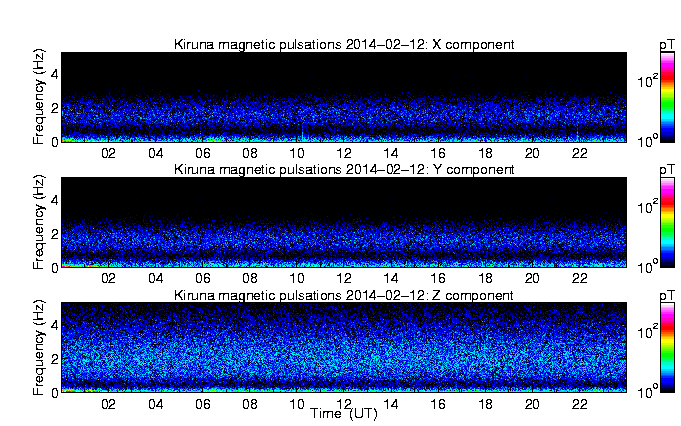

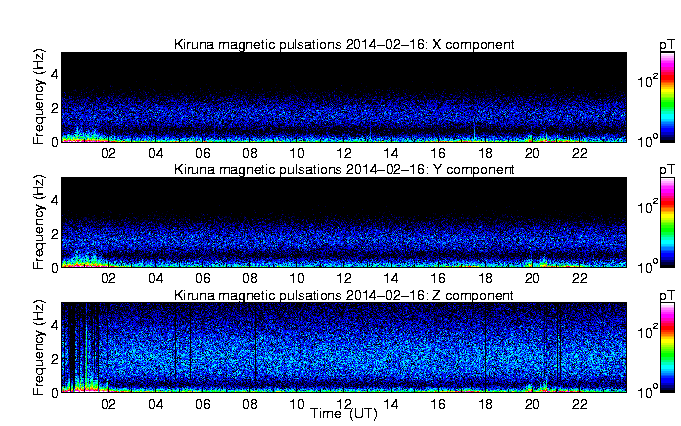

Võrdluseks: rahulik päev 12.02.14	Magnettorm 16.02.14 kl 00 kuni 02

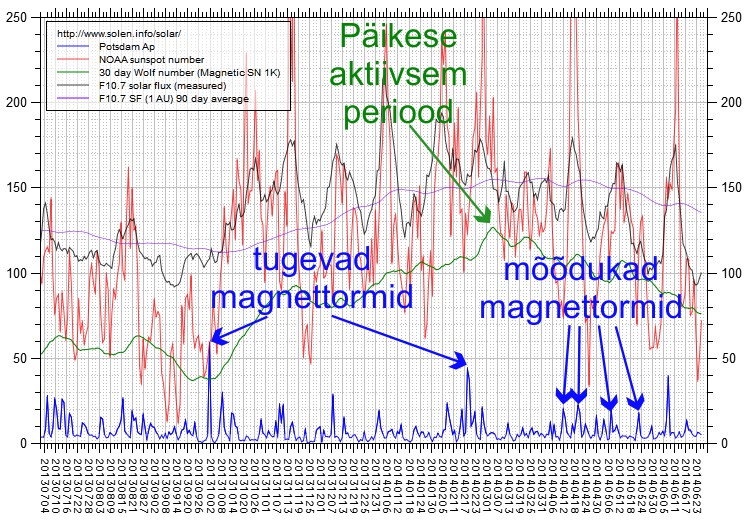

Päikese aktiivsus viimane aasta
päikeseplekkide arv, päikesetuul, Maa geomagnetiline aktiivsus

Selgitus:

Maapinnale jõudev Päikese mikrolainekiirgus

Vaatluspunkt Nyobeyama Jaapan

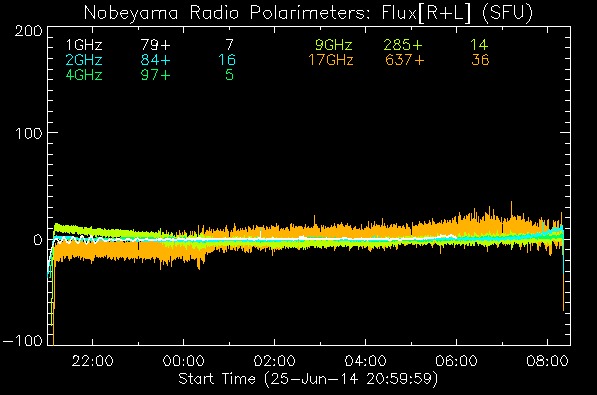

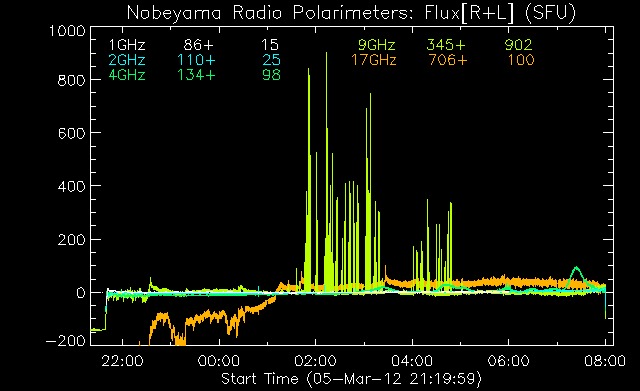

Võrdluseks: Päikese mikrolainekiirguse foon Maal on tüüpiline;	Võrdluseks: Päikese mikrolainekiirguse foon on anomaalne - järjestikku mikrolainesähvatused.

VLF signaalid

Viimased 8t. Mõõdetud Elektriväli, vertikaalne polarisatsioon, uuendatud iga 30min. Vaatluspunkt CUMIANA (TO), NW Itaalia, Renato Romero

Schumanni elektriväli

Täna ja viimased 5p. Mõõdetud Schumanni Elektriväli sagedustel 1 kuni 50 Hz, uuendatakse iga 30min. Vaatluspunkt CUMIANA (TO), NW Itaalia, Renato Romero

Schumanni magnetväli

Täna ja viimased 5p. Mõõdetud Schumanni Magnetväli sagedustel 0,1 kuni 35 Hz, uuendatakse iga 30min. Vaatluspunkt CUMIANA (TO), NW Itaalia, Renato Romero

Magnettormi prognoos

Järgmise 3 päeva prognoos. "Sudden impulse" kajastab toimunud magnetimpulsse. "WATCH G1, G2, G3" prognoosib magnettormi tulekut ja tugevust.

Viimased 7 päeva.

Allikad:
Spaceweather.com
NOAA / Space Weather Center
FMI Nurmijärven magneettikenttä

Nobeyama Radio Observatory (Japan) - Radioheliograph
Jan Alvestad - Solar Terrestrial Activity Report
Swedish Institute of Space Physics - Kiruna magnetogram

Cumiana VLF monitoring station, NW Italy, Renato Romero

Magnettormi puhul tasub võrrelda ka neid parameetreid

CME Forecast NASA NOAA

Lasco Cronograph
FMI Magnetic field Tartu 1-day, 7-days

FMI Magnetic field Nurmijärvi 1-day, 7-days

INTERMAGNET Magnetig Field Uppsala 1-day

Kiruna/Lycksele realtime riometer data
Геомагнитная обстановка - Gismeteo.RU

Päikese tsükli kulgemine al. 2005.a
